Комплекс восстановления пассажирских вагонов: от инженерных решений до экономической эффективности

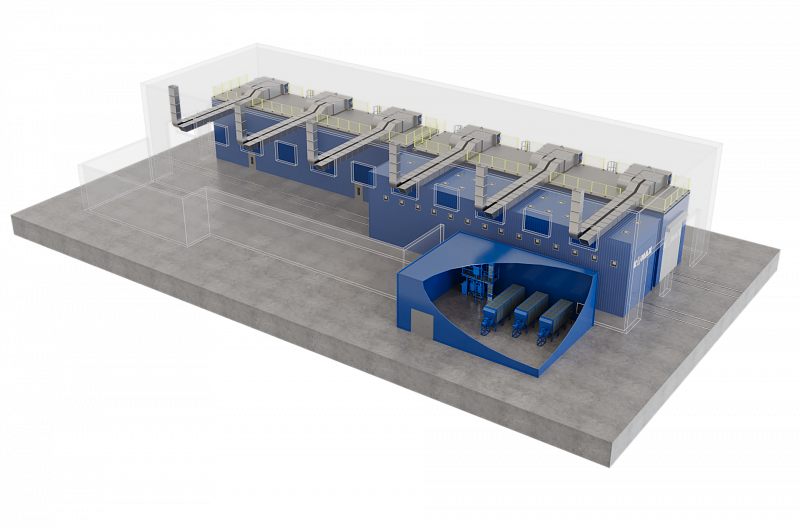

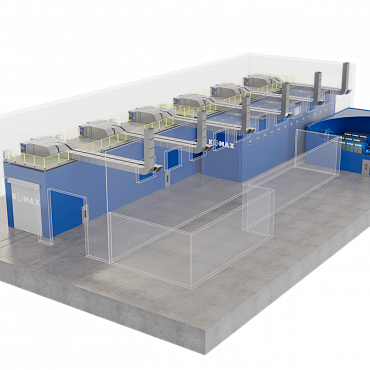

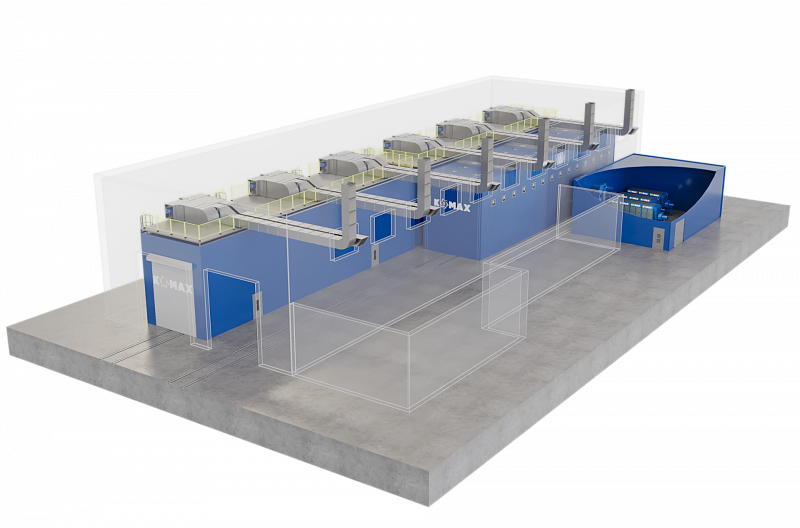

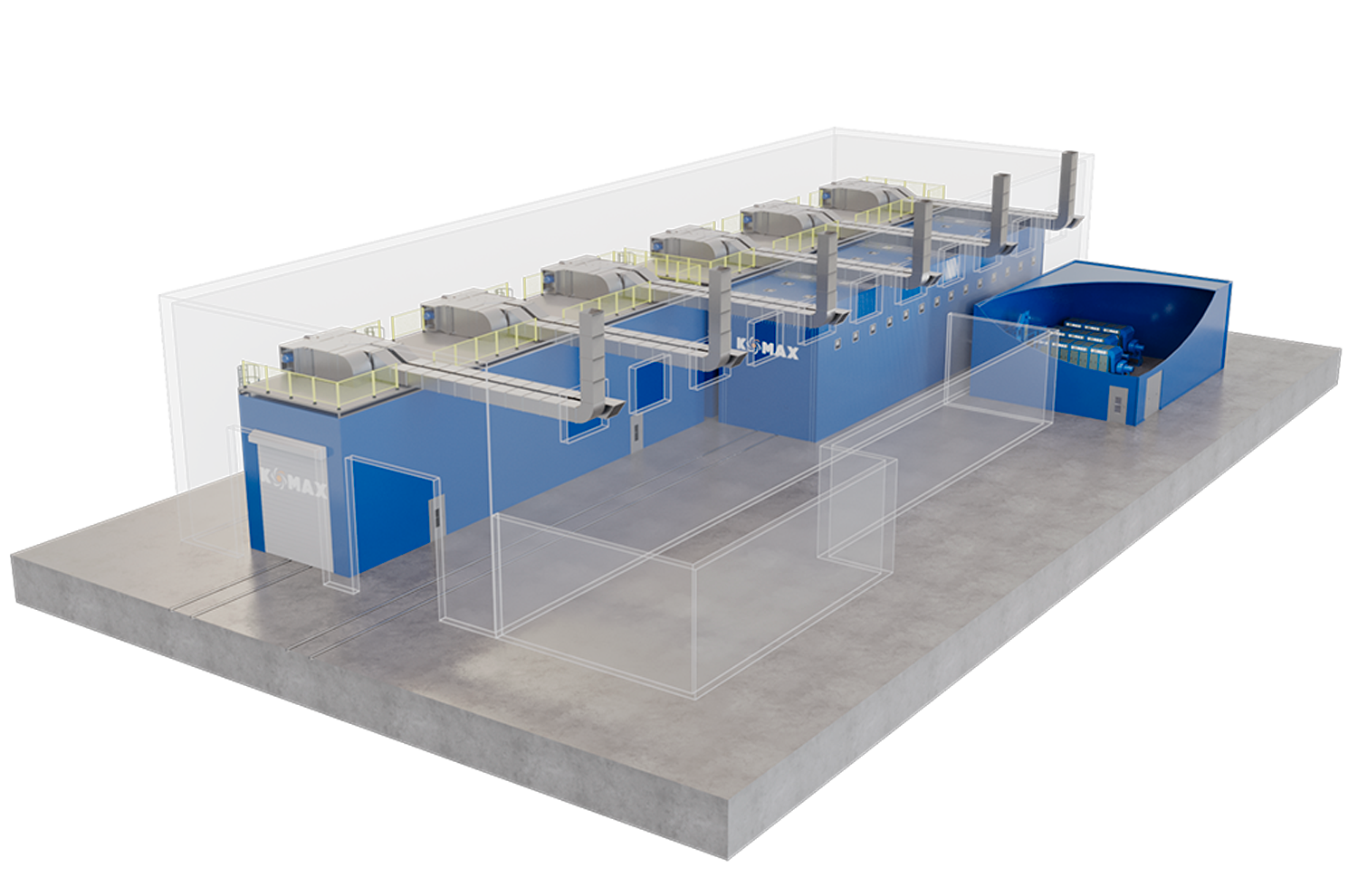

Архитектура и состав комплекса

Комплекс разрабатывался под конкретные условия цеха заказчика с учётом его ограниченной площади и особенностей инфраструктуры. В его состав входят:

• Камера дробеструйной очистки (КДО) — 29,5×6,5×7,7 м
• Две окрасочно-сушильные камеры (ОСК) — 29,5×6,5×7,7 м каждая
• Зона подготовки и маскирования
• Комната хранения и подготовки лакокрасочных материалов (ЛКМ)
• Быстровозводимое отапливаемое здание, в котором размещены система сепарации и подачи абразива, а также система фильтрации воздуха

Этапы технологического процесса

1. Подготовка вагона

Перед началом очистки вагон поступает в зону подготовки и маскирования. Здесь специалисты:

• снимают декоративные и функциональные элементы,
• демонтируют стекла и устанавливают защитные заглушки,
• выполняют маскирование узлов, не подлежащих обработке.

Этот этап критичен: качественное маскирование гарантирует, что все системы и поверхности вагона будут защищены от воздействия абразива и лакокрасочных материалов.

2. Камера дробеструйной очистки

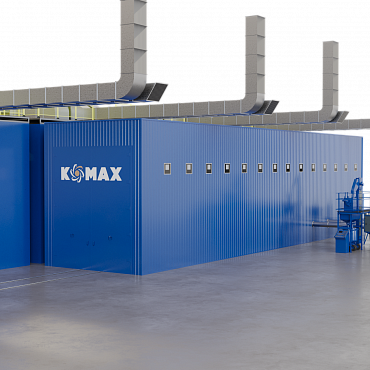

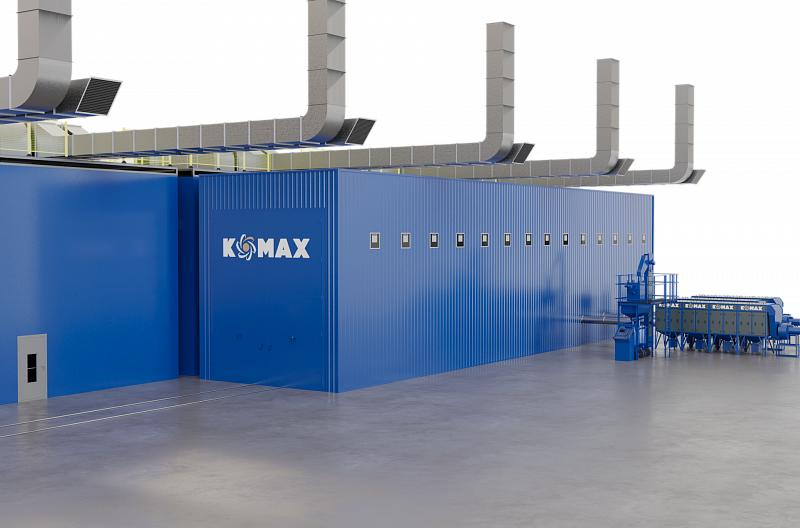

КДО размером 29,5×6,5×7,7 м — это сердце комплекса, где осуществляется полное удаление старых покрытий, ржавчины и загрязнений.

Особенности камеры:

• Оснащена автоматической системой рекуперации абразива: использованный материал собирается, очищается и подаётся обратно в цикл, что снижает затраты на расходники.
• Система сепарации обеспечивает постоянное качество абразива.
• Система аспирации воздуха улавливает до 98% пылевых частиц, обеспечивая чистоту в рабочей зоне и соблюдение санитарных норм.
• Применяются современные абразивные материалы, позволяющие ускорить процесс обработки и продлить ресурс оборудования.

В результате после обработки поверхность вагона идеально подготовлена к нанесению нового покрытия.

3. Окрасочно-сушильные камеры

В комплексе используются две идентичные камеры ОСК (29,5×6,5×7,7 м), что обеспечивает параллельную работу и высокую производительность.

Ключевые характеристики:

• Камеры оборудованы 3D-лифт площадками, позволяющими персоналу легко и безопасно обрабатывать труднодоступные зоны кузова вагона.
• Установлена система приточно-вытяжной вентиляции с рекуперацией тепла. Это решение снижает энергопотребление и одновременно обеспечивает стабильные условия окрашивания.
• Контролируемая среда: система управления поддерживает температуру, влажность и скорость потока воздуха на оптимальном уровне.
• Встроенная система фильтрации воздуха предотвращает попадание пыли и частиц внутрь, что гарантирует высокое качество лакокрасочного покрытия.

Процесс окрашивания выполняется равномерно по всей поверхности, после чего включается режим сушки. Благодаря автоматизации обеспечивается точная выдержка температурного режима и сокращение времени сушки.

Подготовка лакокрасочных материалов

Для хранения и подготовки ЛКМ выделено отдельное специализированное помещение, оснащённое системой вентиляции и поддержания микроклимата. Это исключает риск несоблюдения технологических условий и обеспечивает стабильное качество применяемых материалов.

Вспомогательные инженерные решения

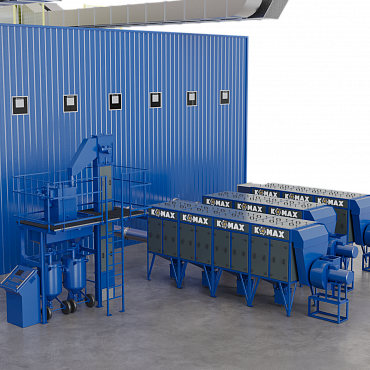

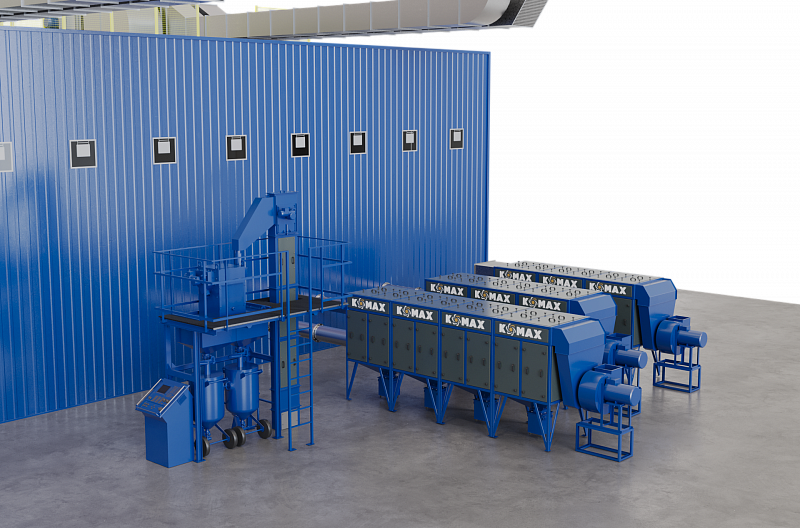

Из-за ограниченности площади цеха технологическое оборудование — элеватор подачи абразива, система сепарации и фильтрации воздуха — было вынесено в отдельное быстровозводимое здание. Оно отапливается и вентилируется, что гарантирует стабильность работы оборудования даже в холодное время года.

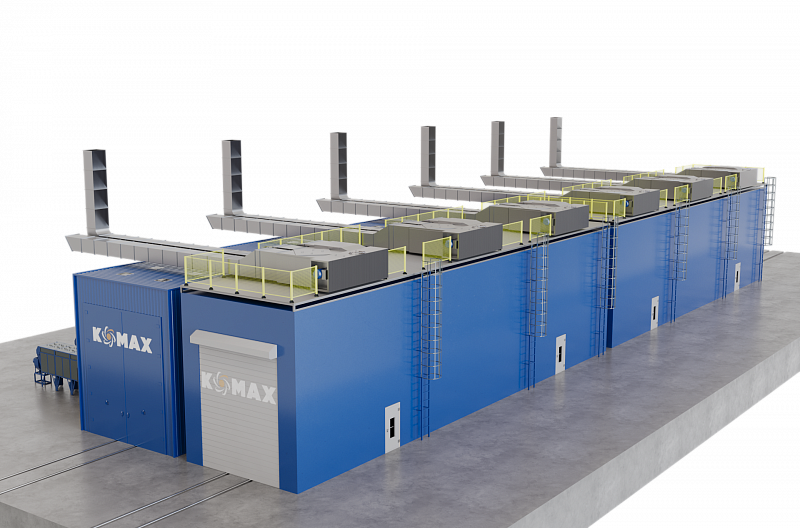

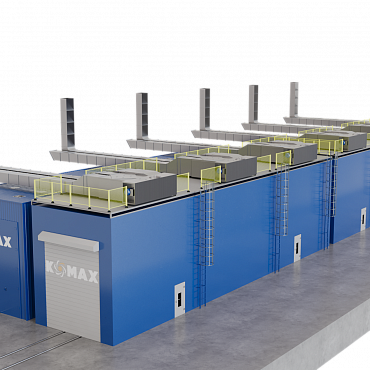

Для экономии пространства и ускорения монтажа три приточно-вытяжные установки (по 50 000 м³/час каждая) были размещены прямо на крышах ОСК. Это решение позволило:

• использовать существующие оконные проёмы цеха для подключения,
• исключить дорогостоящую реконструкцию здания,
• сократить сроки ввода комплекса в эксплуатацию.

Каркас камер был усилен для восприятия нагрузок и вибраций от ПВУ. Для безопасности персонала на крышах оборудованы эстакады и перила.

Автоматизация и управление

Особое внимание в проекте уделено автоматизации. Подразделение АСУТП разработало систему управления с ПИД-регулированием, которая автоматически поддерживает:

• температуру воздуха,
• давление в камере,
• скорость потока.

Точность регулирования — ±1 °C, что исключает перепады и гарантирует равномерное качество окрашивания. За счёт этого достигается до 50% экономии электроэнергии.

Экономическая эффективность и преимущества

• Производительность: до 470 вагонов в год
• Срок окупаемости: 1,5 года
• Экономия: до 300 млн руб. в год
• Снижение эксплуатационных расходов: в 4 раза

Комплекс сочетает мощность, гибкость и масштабируемость. Он легко адаптируется к будущим изменениям инфраструктуры заказчика, обеспечивая долгосрочную эффективность и лидерство в отрасли.

Итог

Разработанный комплекс решает задачу восстановления поверхности пассажирских вагонов. Это технологическая платформа, которая:

• повышает качество ремонта,
• минимизирует издержки,
• соответствует современным экологическим требованиям,
• создаёт основу для масштабирования производства.

---
